常州**汽车内饰材料有限公司3#变压器有源滤波谐波治理
常州**大型汽车内饰材料公司反映变频器经常报故障，影响企业生产，经初步判断可能是谐波含量过高造成的，用户希望通过对谐波治理来保证设备正常运行。
主要设备有：用户主要用电设备为大功率变频器、电机等。
基本信息
常州**大型汽车内饰材料公司反映变频器经常报故障，影响企业生产，经初步判断可能是谐波含量过高造成的，用户希望通过对谐波治理来保证设备正常运行。
主要设备有：用户主要用电设备为大功率变频器、电机等。
改造前-无功补偿柜情况
改造前-无功补偿柜的补偿配置是采用普通电容器补偿方案，系统功率因数达标，但该补偿模式没有滤除谐波功能。

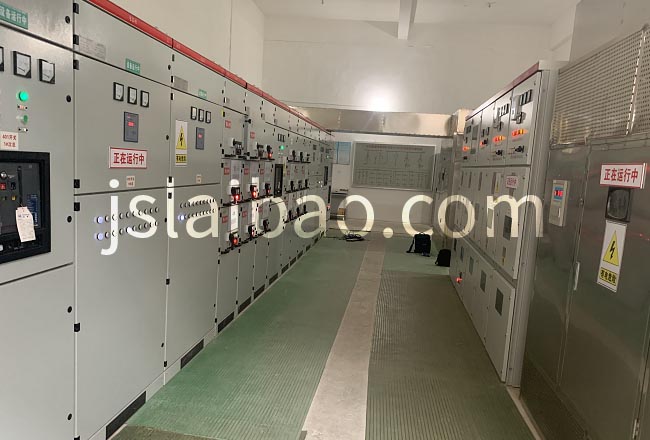

改造前柜内情况
 |  |

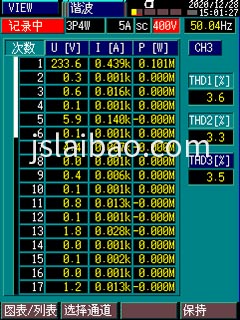

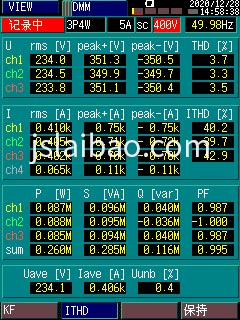

改造前电能质量数据
我司根据现场勘查及电能质量检测数据综合分析，给用户提供的电能质量优化方案是：增加有源滤波装置，可以达到谐波治理、优化电能质量的目的。
安装后情况
加装我公司生产的有源滤波装置，能够实时动态滤除谐波
 |  |

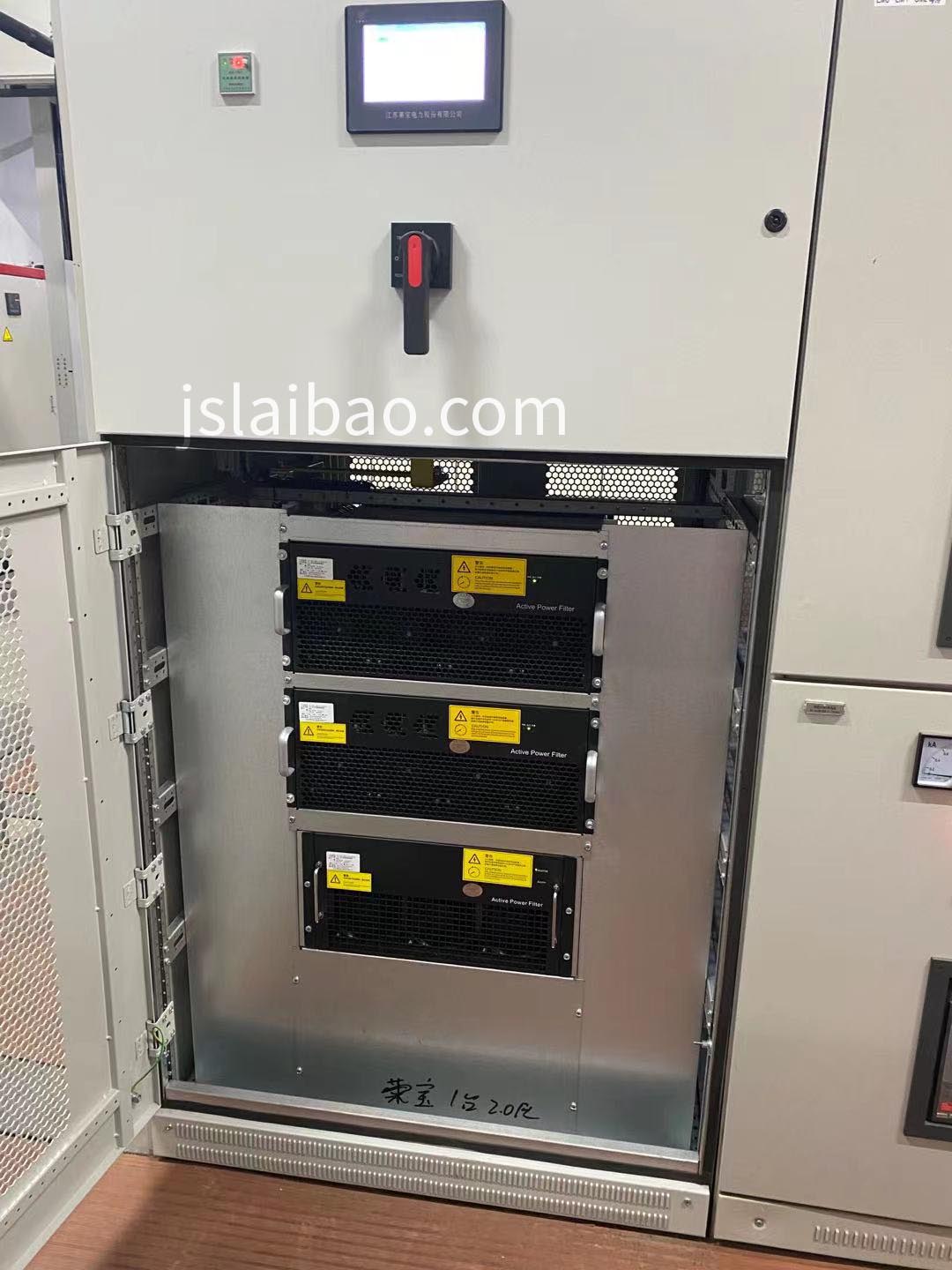

（改造后有源滤波柜照片）
 |  |

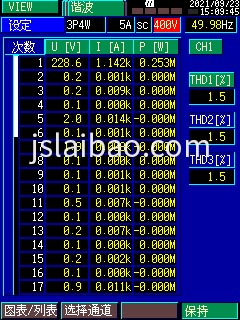

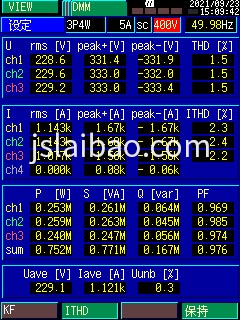

（安装后电能质量数据）
数据分析
有源滤波安装前数据 | 有源滤波安装后数据 | ||
功率因数（COSφ） | 0.98 | 功率因数（COSφ） | 0.98 |
谐波电流畸变率（ITHD%） | 42% | 谐波电流畸变率（ITHD%） | 2.3% |
谐波次数（次） | 电流值（A） | 谐波次数（次） | 电流值（A） |
基波电流 | 439 | 基波电流 | 1142 |
2 | 001 | 2 | 001 |
3 | 016 | 3 | 009 |
4 | 001 | 4 | 000 |
5 | 140 | 5 | 014 |
6 | 001 | 6 | 001 |
7 | 067 | 7 | 008 |
8 | 001 | 8 | 000 |
9 | 006 | 9 | 001 |
10 | 001 | 10 | 001 |
11 | 013 | 11 | 007 |
12 | 001 | 12 | 000 |
13 | 028 | 13 | 007 |
经现场安装调试后，设备运行稳定，系统实时功率因数达0.96以上，在用户负载全开的情况下，通过安装前后检测数据对比可以明显发现，当用户的负载电流基本达到最大值时，谐波电流不仅没有增加，反而被有源滤波装置进行滤除，滤除效果明显，而且谐波电流畸变率（ITHD%）也由原先42%降低到2.3%。完全满足用户治理谐波的要求。
安装后实现的功能
1、实现自动实时跟随补偿电网各次谐波。
2、谐波滤除率能达到98%以上。
安装后给用户带来的好处
1、消除谐波的危害：滤除2-50次谐波，保障用电设备安全运转。
2、减少用电设备的故障：谐波过高是造成设备损坏重要原因之一，对谐波进行治理后，能够保证设备正常运行。
3、降低线路损失：减少由谐波造成的损耗，节约电能。
4、降低主变和设备运行时因谐波含量高造成的高温，增加设备使用寿命。
