产品简介

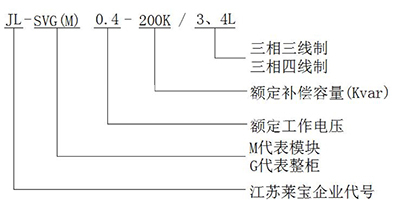

JL-SVG系列低压静止无功发生器模块及装置，是以电压源变流器为核心部件的无功动态补偿装置，基本原理就是将电压源变流器通过电抗器并联在电网上，适当地调节变流器交流侧输出电压的相位和幅值，或者直接控制其交流侧电流，就可以使该装置吸收或者发出满足要求的无功电流，实现动态无功补偿目的。该产品是江苏莱宝电力股份有限公司在多年电能质量治理与无功补偿研发的技术和经验基础上，研发的具有一定性价比的系列产品：静止无功发生器。JL-SVG模块及装置可以同时治理配电网中多种常见的电能质量问题：如功率因数超标、电流不平衡、电压闪变和电流谐波等，改善电网供电质量，确保用户设备安全运行，能为用户实现节能增效的目的。

性能特点

●JL-SVG静止无功发生器，在无功补偿领域具有一定的代表性，采用DSP全数字控制平台、IGBT功率器件、加无功检测算法和优化空间矢量PWM控制策略实现动态无功补偿及滤除谐波，提高功率因数和电能质量优化等功能。产品采用模块化设计，成套组装，体积小、占地少、安装操作方便。

●具备抗谐波功能，更保障系统安全。JL-SVG以可控电流源模式工作，只补偿基波无功电流，系统谐波电流不会造成补偿设备损坏，使其寿命延长、维护工作量少。同时避免串电抗的电容器组可能造成的谐波放大，防止其他设备因谐波过电压而损坏。

●动态连续平滑补偿，高速的响应速度使对电压闪变的补偿效果显著。JL-SVG可跟随负载变化，动态连续补偿功率因数，实现从感性到容性的多维度无功动态补偿，杜绝了无功倒送的情况。
●能够解决负荷的不平衡问题;JL-SVG采用无功检测算法和优化空间矢量PWM控制策略对无功尤其是负序进行补偿，实现系统的平衡补偿。
●不仅不产生谐波，而且能在补偿无功功率的同时动态补偿谐波;通过在控制目标中增加负载产生的谐波成分实现有源滤波的功能。
●电流源特性，输出无功电流不受母线电压影响，传统无功补偿装置为阻抗型特性，输出电流随母线电压线性降低。
●模块化设计，便于扩容与维护，方便组合应用、运行维护方便，可与传统的补偿装置混合使用，优化补偿性能，提升性价比。

技术参数

● 额定工作电压：AC380V±20%；

● 工作频率：50Hz±5%；

● 过载能力：1.2 倍过载能力@1min；

● 开关频率： 20kHz；

● 全响应时间：<10ms；

● 功率损耗：≤2.5%；

● 噪音：≤60dB；
● 通讯方式：2路485通信接口（支持 GPRS/WIFI 无线通讯方式）；
● 不平衡补偿效果：容量足够的情况下满足补偿后电流不平衡度小于3%；
● 滤波效果：滤波范围为2~25次，容量足够的情况下补偿率不低于GB/T 14549-1993的规定；
● MTBF（平均无故障时间）：≥10 万小时。

技术优势

● 本装置的无功与谐波电流检测和优化空间矢量控制:JL-SVG采用时域分析的无功与谐波检测算法，和优化的空间矢量PWM控制策略。可以对快速波动的无功进行实时补偿，并有效补偿负序电流，实现电网的平衡补偿功能;

● 全数字化控制器，采用基于DSP+FPGA 的硬件平台，具有集成度高，可靠性强，能够提供从感性到容性的平滑、动态、快速的无功功率补偿;并具备谐波综合抑制功能;

● 人性化的人机接口，采用触摸屏中文显示界面，可靠性高，更适用于工业现场电磁环境;支持RS232RS485、CAN总线和工业以太网多种通讯接口，具有GPRS远程接口，可通过远方计算机实时状态监控;
● 制造工艺，功率单元直流环节滤波储能元件采用膜式电容，寿命可长达20年，是普通电解电容寿命的3~4倍，维护费用低;专有技术的低感母排，优化元件连接，性能好，可靠性强;高压主电路与控制器之间采用光纤连接，强电弱电完全隔离，绝缘好，抗干扰能力强，确系统保安全运行;
● 基于IGBT逆变器，本装置所采用的控制技术，确保不会发生谐波放大及谐振，安全性与稳定性好;具有电流源特性，输出无功电流不受母线电压影响，较强的短期过载能力,可提高电力系统稳定性;
● 采用模块化设计，可方便的与我公司生产的动态无功补偿装置混合使用，组成JL-TSVCG系列复合型低压动态补偿装置，优化补偿性能，实现高精度线性补偿、负序与不平衡补偿、谐波滤除等功能，性价比的特点显著。


环境条件

●  海拔高度：海拔 1500 米以下 ；

●  环境温度：-20～+50℃；
● 相对湿度：最湿月的月平均最大相对湿度为 90%，同时该月的月平均最低温度为 25℃时表面无凝露；

● 使用场所不得有易燃、易爆、腐蚀性气体和液体等危险产品；地震烈度：6 级以下；

● 污秽等级：Ⅲ级以下。

注：其它特殊使用场合、环境条件我公司均可定制。
