产品概述

JL2000液晶显示系列智能补偿控制器是集数据采集、无功补偿、电网参数分析等功能于一体的新型配电测控设备，适用于交流0.4KV、50Hz低压配电系统的监测及无功补偿控制。
JL2000液晶显示系列智能补偿控制器以高速数字信号处理器为核心，采用交流取样，人机界面为128X64点阵大屏幕液晶显示器，其具有配电监测、无功补偿、谐波分析，自适应频率算法，可实现多转补偿模式，具有16路、18路或24路三种控制输出功能，具有通讯功能，可与后台实时通讯。

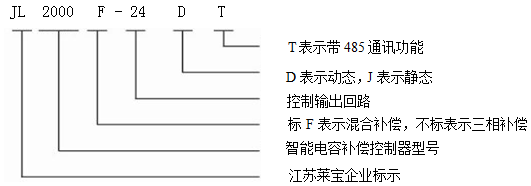

型号说明

　　可选回路：     16    18    24

性能特点

　　●以基波无功功率计算投切电容器容量，可避免多种形式的投切震荡，抗谐波干扰能力强并在有谐波的场合下能正确显示电网功率因数,且可靠控制投切，同时具有谐波保护功能。
　　●每一路输出信号控制的电容容量可以任意设定，不需要特定的编码;实时电能数据监测功能:
　　●A、B、C各相电压、电流、功率因数
　　●A、B、C各相所配电容器组投切状态
　　●A、B、C各相有功功率、无功功率
　　●A、B、C各相电压总谐波畸变率、电流总谐波畸变率，系统频率
　　●A、B、C各相3、5、7、9、11、13次电压谐波含有率
　　●A、B、C各相3、5、7、9、11、13次电流谐波含有率
　　●从检测到投切时间可达到20ms，能够实现快速投切的功能。人机界面友好操作。
　　●目标功率因数调节范围宽。
　　●具有过电压保护和欠电压保护功能。
　　●具有掉电保护功能数据不丢失。具有通讯功能。
　　●具有谐波检测和很强的抗谐波干扰保护功能。

技术参数

使用条件

●空气温度：空气温度不高于+65℃,不低于-25℃。
●大气条件：空气湿度在20℃时不超过90%，在温度较低时，允许有较高的相对湿度。
●海拔高度：不超过2500米。
●环境条件：周围介质无燃爆危险，无腐蚀性气体，无导电尘埃及雨雪侵蚀，安装地点不能剧烈振动。
外形尺寸
外形尺寸：146*146*103mm
开口尺寸：139*139mm
嵌入深度：96mm
